| 铁氧体环形共模电感 | ||||||
| 一般晶粒较大，结构也比较紧密，具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。锰锌铁氧体的磁导率在几千---上万，铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以在抑制低频干扰时选用用锰锌铁氧体。在抑制高频干扰时，宜选用镍锌铁氧体；或上同时使用锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。 | ||||||
| （1） 在抑制高频干扰时，宜选用镍锌铁氧体；频率在1MHZ-300MHZ，镍锌铁氧体的阻值很大。 | ||||||
| （2） 在抑制低频干扰时，宜选用锰锌铁氧体；频率在1KHZ-10MHZ，z值在150kΩ以下。 | ||||||
|
（3） 镍锌铁氧体材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。具高电阻率,高居里温度。 锰锌铁氧体MXO材料的初始导磁率μ约从2000-10000，使用频率从几十赫至几百千赫。用于上限频率f1低于500kHz-1MHz的情况下。超过这个频率,必须使用NiZn（镍锌）材料。
|
||||||
| 锰锌环形共模电感 | ||||||

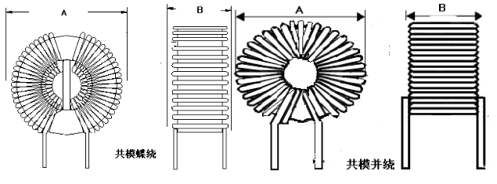

| 产品照片 | 磁环电感型号 | 电感值 | A(mm) | B(mm) | 工作频率 | 目录 |
 |
T8*4*3 | 0.2mH-1.0mH | 12 | 7 | 10KHZ-10MHZ | 数据更新中 |
| T9*5*3 | 0.8mH-3.0mH | 13 | 7 | 10KHZ-10MHZ | ||
| T10*6*5 | 0.8mH-3.1mH | 14 | 9 | 10KHZ-10MHZ | ||
| T12*6*4 | 1.5mH-4.0mH | 16 | 8.5 | 10KHZ-10MHZ | ||
| T14*9*5 | 1.5mH-4.5mH | 18 | 10 | 10KHZ-10MHZ | ||
| T16*9*5 | 1.8mH-5.0mH | 20 | 10 | 10KHZ-10MHZ | ||
| T18*10*8 | 2.5mH-6.0mH | 23 | 13 | 10KHZ-10MHZ | ||
| T20*10*10 | 3.0mH-10.0mH | 24 | 15 | 10KHZ-10MHZ | ||
| T22*14*8 | 3.5mH-12.0mH | 26 | 13 | 10KHZ-10MHZ | ||
| T25*15*10 | 5.0mH-20.0mH | 30 | 15 | 10KHZ-10MHZ | ||
| T25*15*13 | 5.0mH-25.0mH | 30 | 18 | 10KHZ-10MHZ | ||
| T31*19*13 | 3.0mH-25.0mH | 36 | 18 | 10KHZ-10MHZ | ||
| T38*19*13 | 3.0mH-25.0mH | 44 | 18 | 10KHZ-10MHZ | ||
| T48*30*15 | 10.0mH-30.0mH | 54 | 20 | 10KHZ-10MHZ | ||
| T78*50*16 | 10.0mH-50.0mH | 88 | 25 | 10KHZ-10MHZ | ||
| T85*55*25 | 10.0mH-50.0mH | 96 | 40 | 10KHZ-10MHZ | ||
| T102*65*20 | 10.0mH-50.0mH | 115 | 40 | 10KHZ-10MHZ | ||
| 镍锌环形共模电感 | ||||||
| 产品照片 | 磁环电感型号 | 电感值 | A(mm) | B(mm) | 工作频率 | 目录 |
 |
T8*4*3 | 5uH-20uH | 12 | 7 | 1MHZ-300MHZ | 数据更新中 |
| T9*5*3 | 10uH-50uH | 13 | 7 | 1MHZ-300MHZ | ||
| T12*6*4 | 10uH-80uH | 16 | 8 | 1MHZ-300MHZ | ||
| T14*9*5 | 10uH-80uH | 17 | 9 | 1MHZ-300MHZ | ||
| T16*9*5 | 15uH-100uH | 20 | 10 | 1MHZ-300MHZ | ||
| T20*10*10 | 15uH-100uH | 24 | 15 | 1MHZ-300MHZ | ||
| T22*14*8 | 20uH-150uH | 26 | 12 | 1MHZ-300MHZ | ||
| T25*15*13 | 20uH-150uH | 29 | 17 | 1MHZ-300MHZ | ||
| T31*19*13 | 30uH-300uH | 36 | 17 | 1MHZ-300MHZ | ||
| T38*19*17 | 30uH-300uH | 45 | 21 | 1MHZ-300MHZ | ||
| T50*35*20 | 30uH-300uH | 57 | 30 | 1MHZ-300MHZ | ||
| T63*38*25 | 35uH-500uH | 72 | 35 | 1MHZ-300MHZ | ||
| T85*55*25 | 35uH-500uH | 96 | 40 | 1MHZ-300MHZ | ||
| T102*65*20 | 35uH-500uH | 115 | 40 | 1MHZ-300MHZ | ||
| UU共模电感 | ||||||
| 产品照片 | 产品型号 | 尺寸(LxWxH)mm | 电感量 | 额定电流 | 目录 | |
 |
UU9.8 | 17.0*17.0*12.0 | 0.5mH ~ 50mH | 0.02 ~ 1.0A |  |
|
| UU10.5 | 19.5x22.5x17.5 | 0.6mH ~ 80mH | 0.02 ~ 2.0A | |||
| UU16 | 23.5*29.5*20.0 | 1.5mH ~ 100mH | 0.02 ~ 3.0A | |||
| EE共模电感 | ||||||
| 产品照片 | 产品型号 | 尺寸(LxWxH)mm | 电感量 | 额定电流 | 目录 | |
 |
EE6.5 | 7.8*7.8*8.2mm | 0.2mH ~ 5mH | 0.1 ~ 0.6A | 数据更新中 | |
| EE8.3 | 10.0*10.0*10.0mm | 0.3mH ~ 20mH | 0.2 ~ 1.0A | |||
| EE10 | 12.5*12.5*13.0mm | 0.5mH ~ 50mH | 0.2 ~ 1.5A | |||
